Vejledning og glidestæthedsjustering af hele strategien: Fra inspektion til idriftsættelse
Først den grundlæggende forberedelse før justering: rengøring og installationskalibrering
I justeringen af Guide Rail and the Slideren før stramheden skal der udføre to grundlæggende arbejde:
Rengør styresystemet grundigt
Brug vandfri alkohol eller speciel rengøringsmiddel med en støvfri klud til at tørre overfladen af guideskinnen, indersiden af skyderen og racewayen, for at sikre, at der ikke er nogen olie, støv eller metalaffaldsrester. Vær særlig opmærksom på rillerne i kugleguiden og oliefilmområdet i glideguiden for at undgå urenheder, der påvirker justeringsnøjagtigheden.
Kalibrer installationsnøjagtigheden af guideskinnen
Brug en niveaumåler til at kontrollere niveauet for styreskinnen for at sikre, at den enkelte guide -jernbane er glat gennem hele processen uden åbenlyst hældning.
For dobbelt guide jernbanesystem skal du bruge et mikrometer til at måle parallelismen i de to guide skinner for at sikre, at bevægelsesretningen er den samme.
Kontroller koaksialiteten af installationen af skyderen og guide -jernbane, skubbe skyderen manuelt for at bekræfte, at der ikke er nogen åbenlyst stagnation eller forskydning.

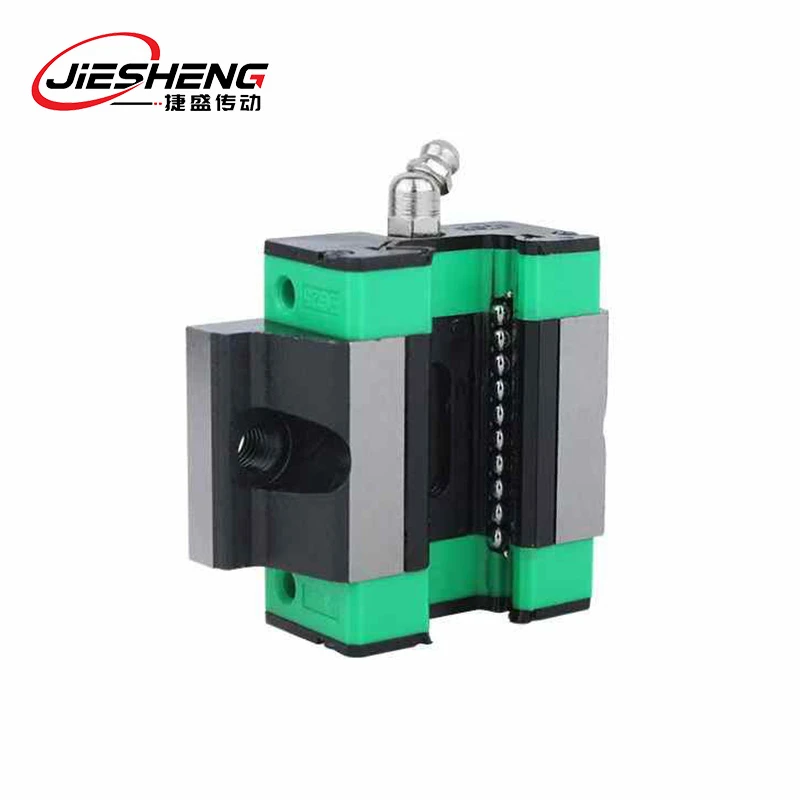

For det andet kerne trin i kugleguide -spændingsjustering
Boldguide bruges ofte i scener med høj præcision, højhastigheds-scener, justeringen af justeringen er at kontrollere forudindlæsningen og clearance:
(1) I henhold til brugen af efterspørgselsjustering af forudindlæst kraft
Præcisionspositioneringsscene (nul clearance):
Løsn skyderens fastgørelsesskruer (fastholdelse af en let forbelastning), og anvend langsomt tryk i retning af guideskinnen med en kile eller et specielt værktøj.
Brug på samme tid et mikrometer til at overvåge forskydningen af objektglasset. Når nålens svingning styres til et meget lille interval (f.eks. Ingen synlig vugge), stram skruerne i henhold til producentens specificerede drejningsmoment (f.eks. M8-skruer kræver normalt en kraft på 12-15 nm).
Skub skyderen manuelt, og du skal føle en jævn modstand uden nogen åbenlyst stamming.
Højhastighedsbevægelsesscenarie (let clearance):
Hvis du har brug for skyderen for at bevæge dig mere fleksibelt, kan du tilføje eller trække tynde shims (tykkelse 0,01 mm / stykke) mellem skyderen og monteringsoverfladen, bevare et hul på 0,01-0,03 mm og prioritere justeringen af den ikke-drevne side af guideskinnen for at afbalancere belastningen.
(2) Synkroniseret justering af multi-skider system
For strukturen af flere glider, der er tilsluttet i serie eller parallel, skal justeringen udføres sekventielt fra midten til enderne eller bruge en drejningsmomentnøgle til at synkronisere stramningen af skruerne for at sikre, at skyderkraften er konsistent, for at undgå deformation af guideskinnen på grund af ujævn kraft.
(3) Unormal problemhåndtering
Hvis skyderen bevæger sig pludselig stagnation, skal du kontrollere banebryden, om der er fremmedlegemer, kugleklædning eller delvis deformation af guideskinnen om nødvendigt, adskille og rengøre eller udskifte dele.
Hvis skyderen, der ryster, åbenbart, kan være utilstrækkelig forbelastning, kan erstattes med et højere skyder på forbelastningsniveau (såsom opgradering fra medium forbelastning til høj forbelastning).
For det tredje point for glidevejledningen til spændingsspænding
Glideguide (såsom plastguide, statisk trykguide) justering fokuserer på kløften og oliefilmkontrol:
(A) Liquid Hydrostatic Guide Oil Film Justering
Gennem det hydrauliske system til at justere olieforsyningstrykket, så guiden og skyderen mellem dannelsen af en stabil oliefilm (tykkelse normalt 5-10 mikron). Hvis mængden af afkastolie øges unormalt, kan det være, at kløften er for stor, skal du finjustere guiden og skyderen med afstanden for at sikre, at oliefilmen er ensartet indlæst.
(B) Den mekaniske gapjustering af den støbte guidebane
Metode til justering af kile i jern:
Løsn kilens jernfikseringsskrue med en lineal for at måle guide skinne- og skydergap (målværdi 0,02-0,04 mm).
Drej langsomt kilejernsjusteringsskruen (hver rotation skal ikke være for stor), indtil stikkets hersker til at føle en lille modstand ved pumpning, og lås derefter skruen.
Slidbestandig arkvedligeholdelse: Hvis pasta-plastlaget er alvorligt slidt (mere end 0,1 mm), er det nødvendigt at indsætte PTFE-slidbestandigt ark og slibe det til den passende præcision.
Testkørsel og præstationsbekræftelse efter justering.
Efter at have afsluttet justeringen er det nødvendigt at kontrollere effekten gennem faktisk drift:
Manuel test:Skub langsomt skyderen, føl, om bevægelsen er glat og jævn, ingen "gennemsøgning" eller "hoppende" følelse.
Støjkontrol:Lyt til driften af, om der er unormal lyd (såsom kuglestøj, friktionsstøj), under normale omstændigheder skal kugleguide støj være lavere, den glidende guide skal være mere støjsvage.
Præcision kalibrering:
Brug et mikrometer til at detektere skyderbevægelsens rethed, hele fejlen skal styres i et lille interval (såsom hver 500 mm fejl mindre end eller lig med 0,01 mm).
Til udstyr med høj præcision kan laserinterferometer bruges til at teste den gentagne positioneringsnøjagtighed for at sikre, at det opfylder processkravene.
Smøringstilskud: Tilsæt fedt eller smøremiddel (lithiumfedt til kugleguide, smøremiddel til skydeguide) til guiden i tide efter justering for at sikre tilstrækkelig smøring og reducere friktion og slid.
Femte, almindelige problemer og løsningsidéer
Skyder fastklemning:Kan være for meget forbelastning eller raceway med fremmedlegemer, der er nødt til at reducere forbelastning eller renset vejledningen igen.
Højhastighedsvibration:Kan være et for stort hul eller guide jernbaneparallelismeafvigelse, skal øge forbelastningen eller kalibrere guide jernbaneinstallationen.
Unøjagtig positionering:Kontroller, om monteringsskruerne er løse, om guideskinnen er deformeret, i henhold til standardmomentet for at stramme eller rette guidebane.
Betjeningsforholdsregler
Før justering skal du sørge for at afskære udstyrets strømforsyning og fastgøre de mekaniske dele for at undgå faren forårsaget af utilsigtet kontakt.
Justeringsdetaljer for forskellige mærker af guideskinner kan være forskellige, det anbefales at henvise til producentens manual (f.eks. THK, Hiwin og andre retningslinjer for brand).
Regelmæssig vedligeholdelse (f.eks. Inspektion hver 500 times drift) kan opdage gapændringer i tid og forlænge ledelsens levetid.
