Detaljer
Servo -motorholderen ændrer den traditionelle forbindelsesmetode til en integreret metode, som er mere nøjagtig, lettere at installere og mere æstetisk tiltalende.
Den traditionelle forbindelse er generelt understøttelsesbase, motorisk montering, koblingssammensætning, skal bruge en masse tid på at fejlsøge midthøjden, excentricitet, fejlfinding forkert vil føre til skrueskafbrud eller koblingsbrud.
Forslag:Når servomotor monteres og skruer bruges sammen, hvis de ikke matches, er det let at forårsage midthøjdeekscentricitet og andre grunde, hvilket vil føre til skrueskafbrud under idriftsættelsesprocessen. For at undgå denne situation tilrådes det derfor at tilvejebringe den motoriske model eller størrelse, når du bestiller.
Fordele
Let montering
Udstyret med en enhed kan motoren let monteres ved hjælp af et stik.
01
Høj præcision
Kugleskruen og motorophæng er integreret, og denne struktur reducerer effektivt fejlen mellem de to akser.
02
Høj positioneringsnøjagtighed
Stikket er udstyret med en speciel base af kuglestruggen (der indeholder radiale tryklejer), som effektivt kan kontrollere skruen.
03
Høj stivhed
Forbindelsesdelmaterialet behandles af medium kulstofstål af høj kvalitet, stærk påvirkningsmodstand og holdbarhed.
04
Behandlingsnøjagtighed
Koncentricitet af afvigelsen i plus eller minus {{0}}. 01, lodretheden af slutningen ansigt i 0,01.
05
Produktinformation
|
Produktnavn |
Servo -motorophæng |
|
Materiale |
Aluminiumslegering, støbejern |
|
Model |
10-57, 10-60, 12-57, 12-60, 15-80, 15-86, 17-80, 17-80, 20-80, 20-86, 20-110, 25-110, 20-130, 25-130, 30-130, 35-130 |
|
Relevant motor |
NEMA 23, NEMA 34 Stepper Motors og 60,80 Servo Motors. |
|
Anvendelse |
Lineære stadier, CNC -routere, automatiseringssystemer. |
|
Fordele |
1. robust og stabil 2. glat bevægelse |
|
Farver |
Sort farve |
|
Emballage |
1. plastikposepakning eller pakning af træ. 2. i henhold til kundens krav. |
Specifikationsparametre
|
Anbefalet kombination til skruestang integreret sæde sæt |
||||||
|
Skruestangmodel |
Integreret sædemodel |
Supportbase |
Motor model |
Møtrik sæde |
Anbefaler at bruge koblinger |
Låse møtrik |
|
12xx |
Hm 10-57 trin |
BF10 |
57 trin |
DSG12 |
25*30-6.35*8/25*30-8*8 |
M10*1 |
|
Hm 10-60 servo |
60 servo |
25*30-14*8 |
||||
|
16xx |
Hm 12-57 trin |
BF12 |
57 trin |
DSG16 |
30*40-6.35*10/30*40-8*10 |
M12*1 |
|
Hm 12-60 servo |
60 servo |
30*40-14*10 |
||||
|
20xx |
Hm 15-57 trin |
BF15 |
57 trin |
DSG20 |
30*40-6.35*12/30*40-8*12 |
M15*1 |
|
Hm 15-60 servo |
60 servo |
30*40-14*12 |
||||
|
Hm 15-80 servo |
80 servo |
30*40-19*12 |
||||
|
Hm 15-86 trin |
86 trin |
30*40-14*12 |
||||
|
25xx |
Hm 20-80 servo |
BF20 |
80 servo |
DSG25 |
40*65-14*17 |
M20*1 |
|
Hm 20-86 trin |
86 trin |
40*65-19*17 |
||||
|
Hm 20-110 trin |
110 trin |
40*65-19*17 |
||||
|
Hm 20-110 servo |
110 servo |
40*65-19*17 |
||||
|
Hm 20-130 trin |
130 trin |
40*65-22*17 |
||||
|
Hm 20-130 servo |
130 servo |
40*65-22*17 |
||||
|
32xx |
Hm 25-110 trin |
BF25 |
110 trin |
DSG32 |
40*65-19*20 |
M25*1.5 |
|
Hm 25-110 servo |
110 servo |
40*65-19*20 |
||||
|
Hm 25-130 trin |
130 trin |
40*65-22*20 |
||||
|
Hm 25-130 servo |
130 servo |
40*65-22*20 |
||||
|
40xx |
Hm 30-130 trin |
BF30 |
130 trin |
DSG40 |
55*80-22*25 |
M30*1.5 |
|
Hm 30-130 servo |
130 servo |
55*80-22*25 |
||||
|
50xx |
Hm 35-130 trin |
BF35 |
130 trin |
DSG50 |
65*90-22*30 |
M35*1.5 |
|
130 servo |
65*90-22*30 |
|||||

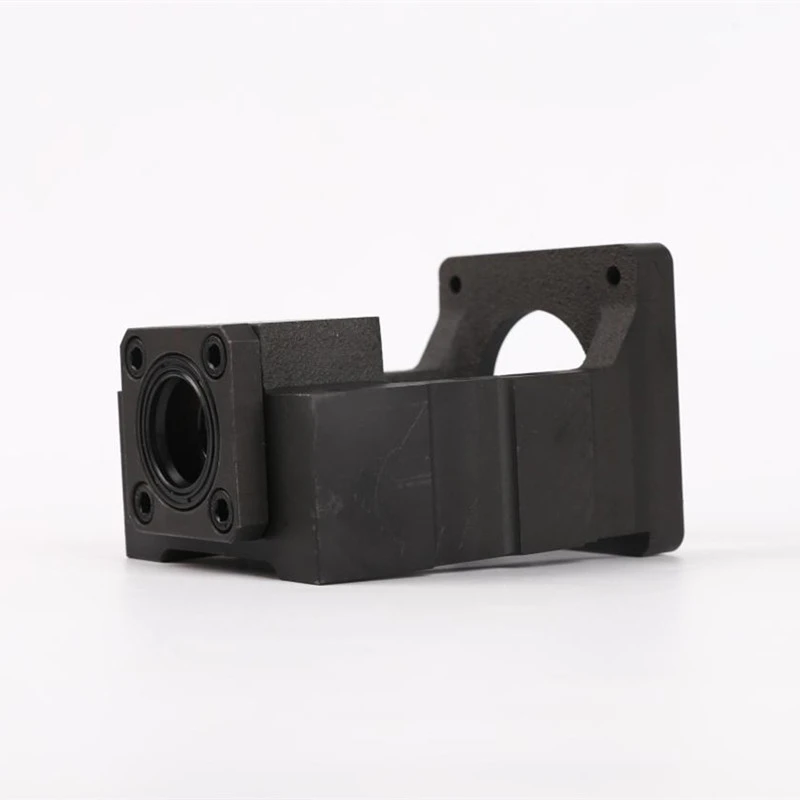

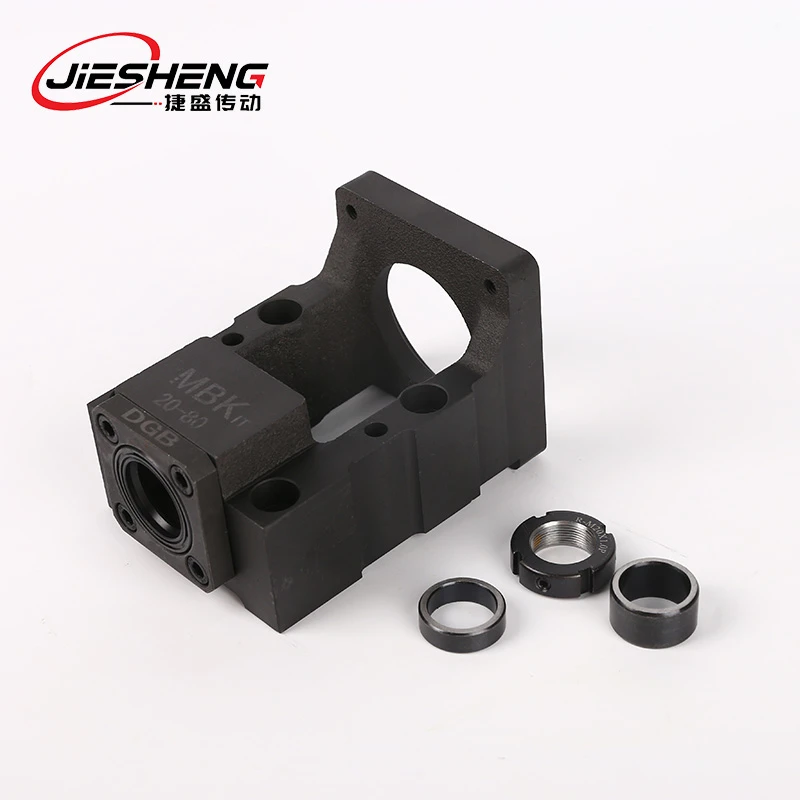

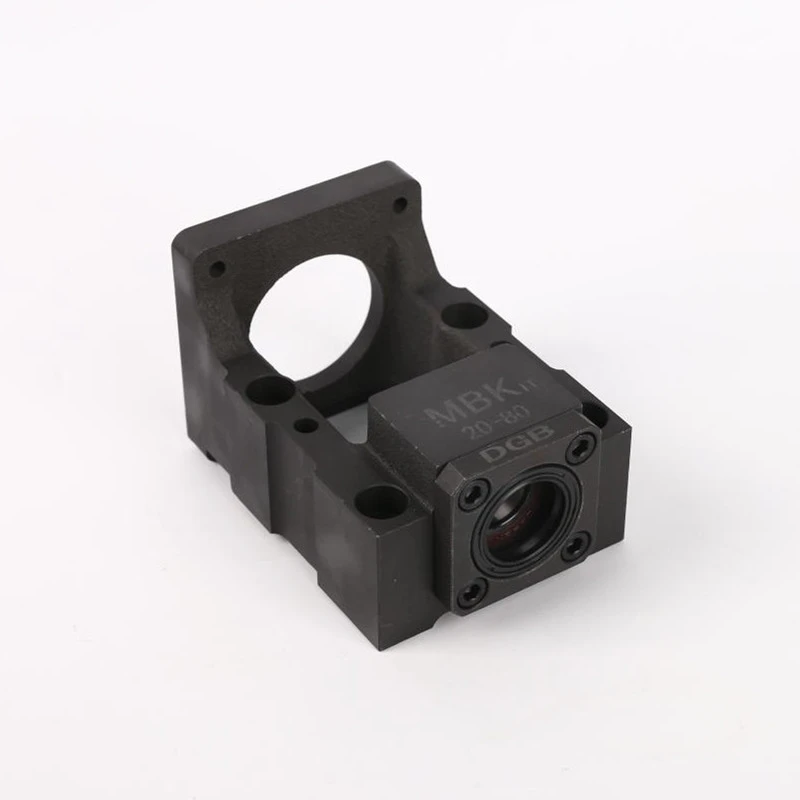

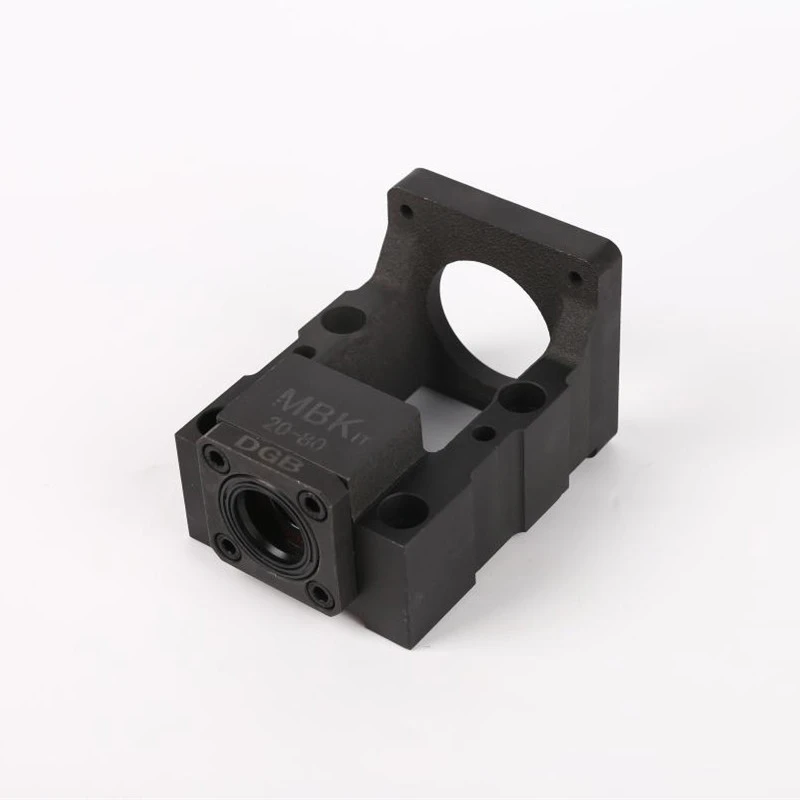

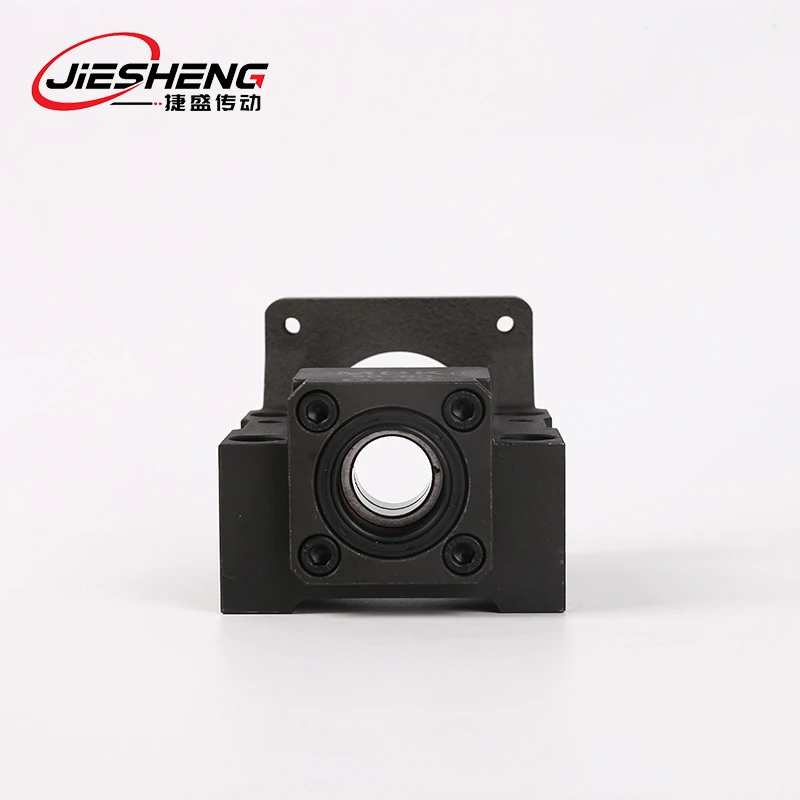

Produktdisplay
