Hvilken rolle spiller timing -remskiver i synkrone bælte -drev?

Hvilken rolle spiller timing -remskiver i synkrone bælte -drev?

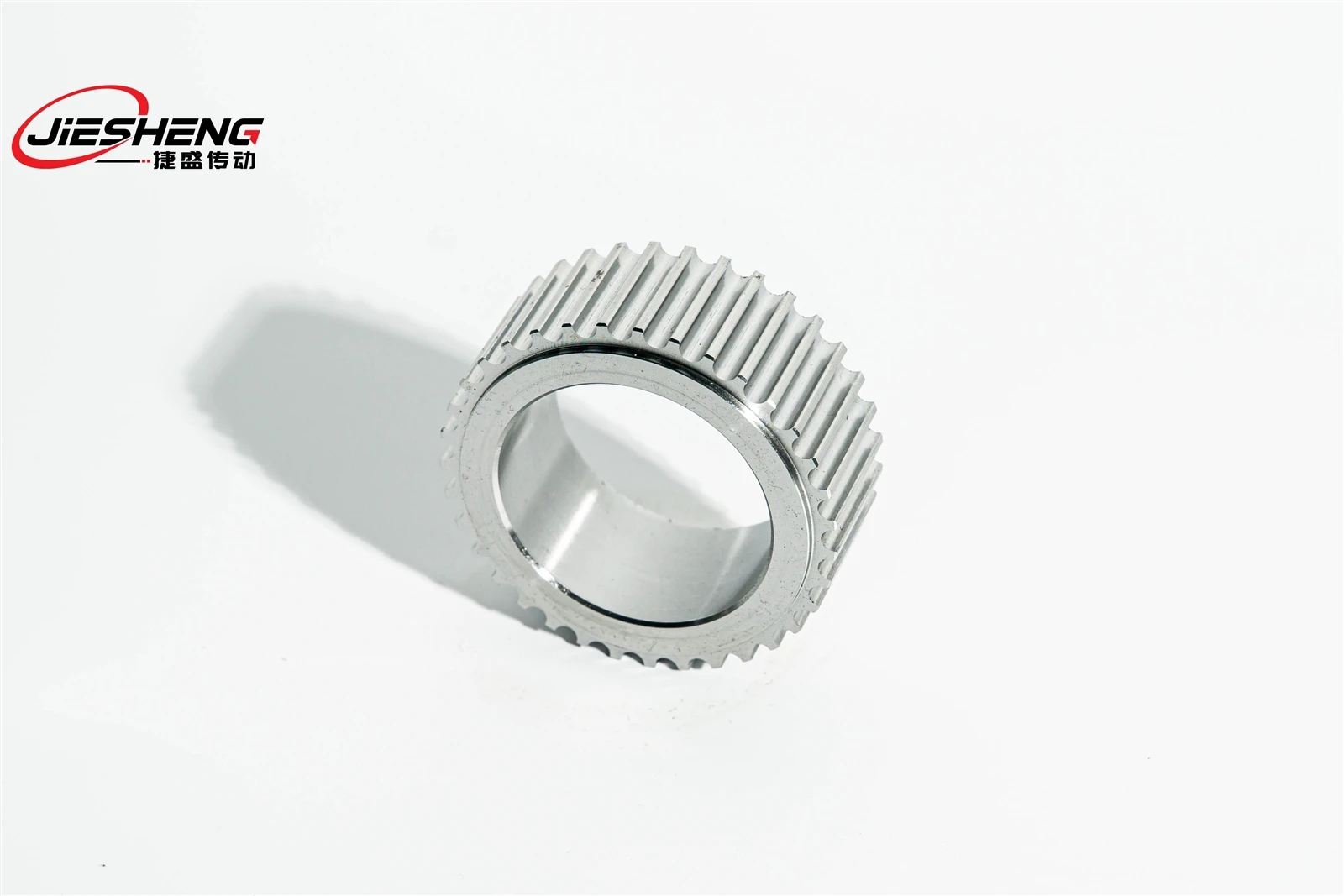

I det synkrone bæltedrevsystem, timing remskiverArbejd sammen med det synkrone bælte som en kernekomponent, og deres strukturelle design og ydeevne bestemmer direkte nøjagtigheden, effektiviteten og stabiliteten af ​​drevsystemet. Fra kraftoverførsel til bevægelseskontrol spiller synkrone bælte remskiver en uerstattelig rolle i mange centrale aspekter. I dette dokument vil vi dybt analysere kernerollen for synkron bæltemulle i synkron bælteoverførsel.

Først "drejningsmomenttransport" af kraftoverførsel: at realisere den effektive ledning af kraft
timing remskiverDen mest basale rolle er at tjene som "drejningsmomentbærer" af kraftoverførsel, som vil være den primære mover (f.eks. Motor, motor) rotationsmoment til arbejdsemaskinen (f.eks. Transportbånd, spindel) via synkrone bælter. Tandstrukturen på dens kantmateriale netop med tandrillerne på indersiden af ​​timingbæltet for at opnå ikke - glide kraftoverførsel gennem friktion og meshingkraft genereret af tandkontakten.

Det drejningsmoment, der kan bæres af forskellige størrelser påtiming remskiverVarierer markant fra miniature timing remskiver (såsom 3M- og 5M -modeller), der overfører et par NM i små præcisionsudstyr til store timing -remskiver (såsom 14M- og 20M -modeller), der bærer hundreder af NM i industrielle maskiner, for at imødekomme transmissionsscenarier med forskellige effektkrav. Tandoverfladen på høje - synkronbælte remskiler af høj kvalitet er netop bearbejdet (tandtolerance mindre end eller lig med 0,02 mm), hvilket sikrer fuld meshing med det synkrone bælte, og kraftoverførselseffektiviteten kan nå mere end 98%, hvilket reducerer energitab.

I høje belastningstransmissionsscenarier, såsom automatiseret produktionslinjestyringssystem,timing remskiverBrug for at have tilstrækkelig strukturel styrke (hjulkrop, der ofte anvendes 45 stål- eller aluminiumslegering, overfladehårdhed større end eller lig med HRC45), for at forhindre deformation eller brud på hjultænderne på grund af overdreven drejningsmoment for at beskytte kontinuiteten i kraftoverførsel.

For det andet "præcisionscontroller" af bevægelsens synkronisering:Garanti transmission uden differentiel hastighed
Kerneforskellen mellem synkron bælteoverførsel og almindelig bælteoverførsel ligger i "synkroniseringen", og timing remskiver er netop for at opnå dette timing remskiverSpil en nøglerolle i at realisere denne egenskab. Gennem den stive meshing af hjultænder og bælte tænder kan synkrone bælte remskiver strengt sikre et konstant hastighedsforhold mellem de aktive og drevne remskiver, undgå fænomenet med at glide eller hænge og realisere præcis bevægelsessynkronisering.

I udstyr, der kræver præcis placering, såsom fodersystemet af CNC -maskinværktøjer og robotforbindelsesdrev, påvirker tandhøjde -nøjagtigheden af ​​timingbæltets remskive (kumulativ fejl mindre end eller lig med 0,05 mm/m) direkte stabiliteten af ​​transmissionsforholdet. For hver revolution af drivhjulet vil det drevne hjul nøjagtigt rotere den tilsvarende vinkel i henhold til forholdet forudindstillet tandnummer, hvilket sikrer, at forskydningsfejlen i arbejdsdelene styres inden for ± 0,01 mm. For eksempel, når antallet af tænder i masterpullen er 20, og antallet af tænder på efterfølgende remskive er 40, opretholdes rotationshastighedsforholdet strengt ved 1: 2, så der ikke er nogen afvigelse på grund af belastningsændringer.

timing remskiverParametre for tandform (såsom tandhøjde, tandtykkelse, tandrotsvinkel) og synkronbælte behøver at matche nøjagtigt (almindeligt anvendte standarder er MXL, XL, L, H osv.), Hvis tandformen ikke stemmer overens med, vil det føre til dårlige meshing, springende tænder eller transmissionseffekt og ødelægge synkroniseringen af ​​bevægelse. Derfor er synkrone bæltehjulstandformbehandlingsnøjagtighed at sikre kerneelementerne i transmissionsnøjagtigheden.

For det tredje spændingsjusteringen af ​​"balancepivot":stabilisere bæltekroppen
Synkrone bælte i transmissionsprocessen skal opretholde den passende spænding, spændingen er for stor vil forværre slid på bæltekroppen og gear tænder, spændingen er for lille vil føre til dårlige mesh og hoppe tænder. Synkrone bælte remskiver i forbindelse med spændingsenheden spiller rollen som et "balancerende knudepunkt" til spændingsjustering, hvilket sikrer, at det synkrone bælte altid er ved den optimale arbejdsspænding.

I drevsysteminstallationen, ved at justere midten af ​​afstand af synkronbæltehjulet (afstand af lille udstyrscenter, der er mindre end eller lig med 0,5 mm) eller ved hjælp af spændingshjul, kan synkron bæltespænding kontrolleres i designområdet (normalt 1% ~ 3% af bæltekropens brudstyrke). Hubstrukturens design af synkrone bæltehjul (såsom keyway -forbindelse, udvidelse af udvidelse af ærmet) tillader mikro - justering under installationen for at sikre, at parallelismen i de to hjulakser er mindre end eller lig med 0,1 mm/m, for at undgå ujævn fordeling af spændinger på grund af skævning.

For lang - afstandsdrev eller multi - hjuldrevssystem, diameterstørrelsen påtiming remskivervil påvirke fordelingen af ​​bæltespænding. For lille diameter på den aktive remskive vil føre til overdreven bøjningsspænding på bæltekroppen og forkorte dets levetid; For stor diameter vil øge inertien af ​​systemet, hvilket påvirker den dynamiske responshastighed. Synkrone bæltehjul gennem et rimeligt diameter -design (minimumsdiameteren for at imødekomme kravene i bæltebøjningsradiusen), der afbalancerer forholdet mellem spænding og transmissionseffektivitet.

For det fjerde tilpassede systemet "strukturelle stik":Artikulation af forskellige transmissionskomponenter
timing remskiverSom mellemstik i transmissionssystemet skal de tilpasses nøjagtigt til outputakslerne i den primære mover, indgangsakslerne på arbejdsmaskinen og de synkrone bælter og er de "strukturelle stik" til realisering af systemintegration. Det er det "strukturelle link" til systemintegration. Dets strukturelle design skal tilfredsstille forskellige tilpasningskrav, herunder skafthulspasning, installationsrum og miljømæssig tolerance.

Forbindelsesmetoder for skafthullet er forskellige, såsom nøgleforbindelse (til medium belastning), udvidelse af udvidelse af ærmer (til høj præcision, høje belastningsbegivenheder, centrering af nøjagtighed mindre end eller lig med 0,01 mm) og stram skrueforbindelse (for let belastning lille udstyr) osv., Som kan vælges i henhold til belastnings- og nøjagtighedskravene til udstyret. Hjulkropsstruktur har solidt hjul (til lille diameter), talte pladehjul (til medium diameter), talte hjul (for stor diameter, reducerer vægten), kan tilpasses til forskellige installationsrumbegrænsninger.

I specielle miljøer skal synkrone bæltehjulet have den tilsvarende tilpasningsevne: Miljø med høj temperatur (såsom tørreudstyr) skal bruge høje temperaturresistente materialer (såsom rustfrit stål) og anti - oxidationsbehandling; Vådt eller ætsende miljø (såsom fødevareforarbejdning, kemisk udstyr) skal bruge rust - resistente materialer (såsom aluminiumslegeringsanodisk oxidationsbehandling); Støvede miljøer er nødt til at øge støvafdækningspladen for at forhindre urenheder i at komme ind i meshingoverfladen.

Femte, livsforlængelse af "slidreducer":Reducer systemtab
timing remskiverMaterialeudvælgelse og overfladebehandling påvirker direkte slidhastigheden for transmissionssystemet, som ved at optimere friktionsegenskaber og strukturel styrke spiller "slid ved at optimere friktionsegenskaber og strukturel styrke, de fungerer som en" slidreducer "og forlænge levetiden for hele drevtoget.

Tandoverfladen på hjul er præcisionsjord (overfladefremhed RA mindre end eller lig med 0,8μm) og hærdet (f.eks. Karburiseret og slukket, hårdhed HRC58 ~ 62), hvilket reducerer friktionens koefficient, når de engagerer sig med det synkrone bælte (normalt mindre end eller lig med 0,3), og lavere slidhastigheden for tandoverfladen. Det afskårne design på begge sider af kanten (normalt 0,5 × 45 grader) kan undgå stiv friktion mellem kanten af ​​bæltekroppen og kanten, hvilket forhindrer for tidlig aldring og revner af det synkrone bælte.

I høje - hastighedstransmissionsscenarier (hastighed> 3000 r/min) skal timingbælte remskiver være dynamisk afbalanceret (balanceklasse større end eller lig med G2.5) for at minimere vibrationer og yderligere slid forårsaget af centrifugalkræfter. Det lette design af hjulkroppen (f.eks. Ved hjælp af aluminiumslegering) kan reducere inerti -kraft, reducere påvirkningsliten under start og bremsning og forlænge levetiden for synkron bælte og remskive yderligere.

For at opsummere,timing remskiverer "drejningsmomentbærere" til kraftoverførsel, "præcisionskontrollere" til bevægelsessynkronisering ", afbalancering af knudepunkter" til spændingsjustering i synkrone bæltedrev i synkronbælteoverførsel, timing -remskiver er "drejningsmomenttransport" til kraftoverførsel, "præcisionskontrol" til bevægelse af bevægelsessynkronisering, "balancering af hub" til tensionsjustering " Reducer "For Life Extension. Rationaliteten i dens ydeevne og design bestemmer direkte nøjagtigheden, effektiviteten og pålideligheden af ​​transmissionssystemet, der spiller en uundværlig rolle i industriel automatisering, præcisionsmaskiner og andre felter. Korrekt selektion og vedligeholdelse af synkrone bælte remskiver er nøglen til at garantere den lange - udtrykst stabil drift af synkron bæltedrevsystem.
