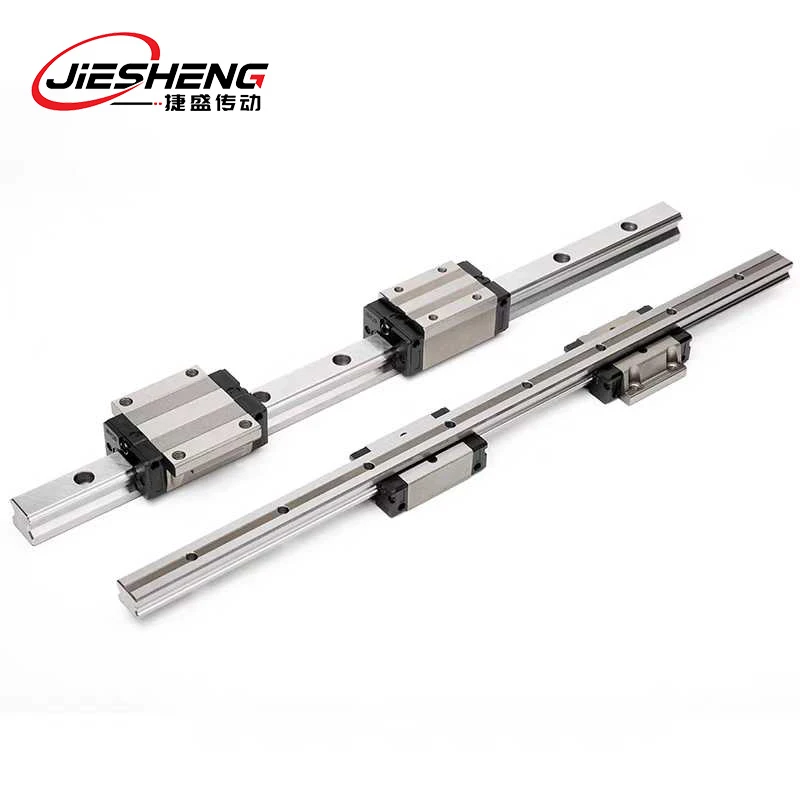

Hvad er de vigtigste fordele ved lineære guider?
Hej! Mange mekaniske designere kæmper ofte, når de bygger lineære transmissionssystemer: "Begge opnår lineær bevægelse, men skal jeg vælge traditionelle glidestyr ellerlineær guides?" Nogle hævder, "Glidestyr er billigere og gode nok til grundlæggende brug," idet de overser præcisionstabet forårsaget af-varigt slid. Andre afviser lineære guider som blot "opgraderede glidestyre", idet de ignorerer deres betydelige spring i præcision, effektivitet og levetid. I virkeligheden er lineære guider blevet det almindelige valg af præcision, høj stivhed og høj transmissionskarakter: lav friktion og nem vedligeholdelse Tag præcisionspluk-og-placer maskiner i 3C-industrien, f.ekslineær guides kan kontrollere fejl inden for 0,005 mm-, der direkte påvirker produktudbyttet. I dag dissekerer vi systematisk de fem kernefordele ved lineære guider. Gennem applikationsscenarier og datasammenligninger hjælper vi dig med fuldt ud at forstå, hvorfor de erstatter traditionelle guider, og hvor de leverer maksimal værdi.
For det første Core Advantage 1: Ultra-Høj transmissionspræcision - Opfylder præcisionspositioneringskrav med Micron-Fejlkontrol på niveau
Den mest kritiske fordel vedlineær guides ligger i "præcis transmission", som traditionelle glideguider ikke kan matche.Denne præcisionsfordel manifesterer sig i tre nøgledimensioner:
1. Enestående positioneringsnøjagtighed og gentagelighed med minimal fejl
Lineære guider eliminerer det "glidende friktionsgab", der er iboende i glidende guider gennem den præcise interaktion mellem rullende elementer (kugler/ruller) og løbebaner, hvilket muliggør positioneringskontrol på mikron-niveau:
Positioneringsnøjagtighed:Almindelige præcisions-lineære guider opnår en positioneringsnøjagtighed på ±0,003 mm/m, mens ultra-højpræcisionsgrader når ±0,001 mm/m-svarende til en fejl på kun 1/50 af diameteren af et menneskehår pr. meters vandring.
Gentagelighed:Gentag positioneringsfejl Mindre end eller lig med ±0,002 mm. Det betyder, at efter flere frem- og tilbagegående bevægelser er afvigelsen, når glideblokken vender tilbage til den samme position, ubetydelig. Lineære guider opretholder dog en nøjagtighedsfald på mindre end eller lig med 5 %/år, hvilket giver langt overlegen langtidsstabilitet.-
2. Fremragende bevægelsesglathed uden "crawling"-fænomen
Traditionelle glidestyr udviser "kravling" ved lave hastigheder på grund af ustabile friktionskoefficienter på glidende overflader.Lineær guides helt eliminere dette problem:
Lavfriktionsegenskaber:Rullefriktionskoefficienten varierer fra 0,001 til 0,005-1/30 til 1/60 af glidende friktion. Denne koefficient forbliver stabil uanset hastighed eller belastningsudsving. Selv ved lave hastigheder bevæger skyderen sig ensartet med ubetydelig vibration (vibrationsamplitude mindre end eller lig med 0,001 mm).
Applikationsscenarievalidering:I præcisionslasergraveringsmaskiner påvirker ensartetheden af lineær guide-drevet laserhovedbevægelse direkte graveringslinjens glathed. Brug af lineære guider opnår graveringslinjeruhed Ra Mindre end eller lig med 0,8μm, hvorimod glidende guider giver Ra Større end eller lig med 3,2μm-en signifikant forskel.
For det andet Core Advantage 2: Høj stivhed og stærk belastningskapacitet - Kan tilpasses til flere belastningstyper med overlegen deformationsmodstand
Gennem optimerede raceway strukturer og rullende element layouts,lineær guides opnår høj stivhed og stærk belastningskapacitet inden for letvægtsdesign.
De optager forskellige belastningstyper, herunder radiale, aksiale og væltekræfter:
1. Multi-belastningskapacitet til komplekse applikationer
Lineære styrebaner har typisk "gotisk dobbelt-bue" eller "fire-buer" løbebanedesign, hvilket muliggør samtidig understøttelse af radiale belastninger (vinkelret på bevægelse), aksiale belastninger (parallelle med bevægelse) og væltende momenter (rotationskræfter omkring aksen):
Radial belastningskapacitet:Almindelige 15-serier lineære guider opnår en nominel dynamisk radial belastning på op til 8,5 kN, der let understøtter belastninger på over 50 kg.
Aksial belastningskapacitet:Parret installation øger den aksiale belastningskapacitet til 1,8 gange større end en enkelt guide, velegnet til applikationer med betydelige trykkræfter.
Anti-omvæltning:Lineære guider med bred-profil har et nominelt væltningsmoment på op til 12 N·m, hvilket effektivt modvirker væltende tendenser forårsaget af belastningsexcentricitet. For eksempel, når en 10 kg last er monteret for enden af en robotarm, udviser guiden minimal deformation (mindre end eller lig med 0,002 mm) under drejningsmoment.
2. Design med høj stivhed minimerer bevægelsesdeformation
Skyderne og skinnerne på lineære styreskinner er typisk fremstillet af høj-legeret stål, gennemgår bratkølingsbehandling (hårdhed HRC58-62) og udviser væsentligt større stivhed end traditionelle glidestyr:
Stivhedsparameter:Den radiale stivhed af serie 15 lineære guider er ca. 50 N/μm. Det betyder, at for hver 50 N påført radial belastning, er deformationen kun 0,001 mm. I modsætning hertil har glideføringer med tilsvarende specifikationer en stivhed på omkring 10 N/μm, hvilket udviser fem gange deformationen af lineære føringer.
Indvirkning på præcision:I præcisionsfremføringssystemer til værktøjsmaskiner sikrer høj stivhed "stabil nøjagtighed under belastningsvariationer." Når bearbejdningsbelastningen stiger fra 1kN til 3kN, er fremføringsfejlændringen for lineære guider mindre end eller lig med 0,001 mm, hvorimod glidende guider udviser større end eller lig med 0,005 mm fejlvariationer-, hvilket direkte kompromitterer delens bearbejdningsnøjagtighed.
For det tredje, kernefordel 3: Lav friktion og lang levetid - Reduceret slid, lavere vedligeholdelsesomkostninger
De rullende friktionsegenskaber vedlineær guides forbedrer ikke kun bevægelsesjævnheden, men reducerer også sliddet betydeligt, forlænger levetiden og reducerer vedligeholdelsesfrekvensen og -omkostningerne:
1. Minimalt slid, der langt overstiger glidestyrene i levetid
Rullende friktionsslid skyldes primært let kontakt mellem rullende elementer og løbebaner, i modsætning til "ridseslid" ved glidende friktion.
Lineære føringer udviser således ekstremt lave slidhastigheder:
Levetid data:Under standarddriftsforhold opnår lineære guider en nominel levetid på 10.000-20.000 timer, hvorimod konventionelle glidende guider typisk kun varer 3.000-5.000 timer-kun en-tredjedel til en-femtedel af lineære guiders udholdenhed.
Bæremønstre:Lineære guider oplever primært "træthedsslid", som kan afbødes gennem regelmæssig smøring. Glidende guider gennemgår imidlertid "klæbende slid"-en hurtig og irreversibel proces. For eksempel, efter 6 måneders brug, kan glideoverflader vise sliddybder på 0,01 mm, hvorimod lineære føringer udviser mindre end eller lig med 0,001 mm sliddybde selv efter 2 års drift.
2. Enkel vedligeholdelse, forlængede smøreintervaller
Sammenlignet med glidende guider:Glidestyr kræver hyppig oliepåføring, og smøremidler lækker let. Uden rettidig smøring øges sliddet med 5-10 gange.
Vedligeholdelsesomkostninger:For en automatiseret produktionslinje er de årlige smøre- og vedligeholdelsesomkostninger for lineære føringer cirka 500 ¥, mens glidende føringer overstiger ¥ 2000. Over tid viser lineære guider betydelige vedligeholdelsesomkostningsfordele.
For det fjerde Core Advantage 4: Nem installation og høj kompatibilitet - Reduceret montagebesvær, velegnet til flere scenarier
Det standardiserede design og fleksible installationsmetoder aflineær guides muliggør hurtig tilpasning til forskelligt udstyr, hvilket reducerer design og monteringskompleksitet:
1. Lav installationspræcisionskrav med stor tolerance for fejl
Traditionelle glideskinner kræver ekstrem høj planhed og parallelitet af monteringsoverflader (fladhed Mindre end eller lig med 0,02 mm/m), ellers kan de sætte sig fast eller hurtigt slides.
2. Omfattende specifikationer, stærk kompatibilitet
Lineære guider tilbyder en usædvanlig bred vifte af specifikationer og modeller for at imødekomme forskellige behov fra miniatureudstyr til tungt maskineri:
Specifikationsdækning:Styrebredder spænder fra 5 mm til 100 mm, med nominelle dynamiske belastninger fra 0,5 kN til 200 kN. De rummer mikro-transmissionssystemer til udstyr til montering af mobiltelefoner, mens de også opfylder-krævende krav til store værktøjsmaskiner.
Fleksible installationsmetoder:Understøtter vandret, lodret, omvendt montering og mere. Nogle skinner kan samles til brugerdefinerede layouts, så de passer til forskellige udstyrskonfigurationer.
Komplet tilbehør:Producenter leverer komplette sæt af komponenter, herunder slæder, støvdæksler, buffere og smøretilbehør. Intet yderligere design påkrævet-anskaffe og samle direkte for at forkorte udstyrs F&U-cyklusser.
For det femte, kernefordel 5: Tilpasning til komplekse miljøer - Forbedret miljøtolerance gennem strukturel optimering
Lineære guider er ikke begrænset til renrumsmiljøer. Tgennem strukturelle forbedringer som støvtætning, korrosionsbestandighed og høj-temperaturtolerance tilpasser de sig til krævende forhold såsom fugt, støv og ekstrem varme:
Støvsikkert-design til støvede miljøer
Til støvtunge-scenarier som minedrift, byggematerialer og kornforarbejdning,lineær guides kan inkorporere flere støvtætte-strukturer:
Grundlæggende støvbeskyttelse:Standard gummistøvlæber i begge ender af glideblokken blokerer store partikler (diameter større end eller lig med 0,1 mm) fra at komme ind i løbebanen.
Forbedret støvbeskyttelse:Bælgdæksler (indtrækkelige støvafskærmninger) eller metalskrabere kan tilføjes for at blokere fint støv (diameter større end eller lig med 0,01 mm). I miljøer som melmøller kan lineære føringer med støvdæksler forlænge levetiden med over 3 gange.
Sammenlignet med glidende guider:Glidende overflader på konventionelle føringer samler let støv, som er vanskeligt at rengøre og fremskynder slid. Lineære guiders støv-tætte struktur isolerer effektivt støv og forlænger vedligeholdelsesintervallerne til fem gange længere end glidende guider.
Oversigt:Kernefordelen vedLineær guides - "Acheing Performance Leaps Through Technological Advance"
At vælge lineære guider betyder grundlæggende at vælge "langsigtet-stabil præcision", "lavere vedligeholdelsesomkostninger" og "større designfleksibilitet". Uanset om det drejer sig om præcisionsmontage til 3C-industrien, høj-bearbejdning af værktøjsmaskiner eller effektiv materialehåndtering i logistik, sikrer lineære guider udstyrets ydeevne gennem deres kernefordele.
Hvis din specifikke applikation kræver yderligere vurdering af lineær guides egnethed, eller du har brug for detaljerede specifikationer for en bestemt model, er du velkommen til at give yderligere kontekst. Jeg laver en skræddersyet analyse for dig.
