Produktinformation

EGH lineær glideblok er en lineær glideblok med lavt montage, der bruger fire søjler af stålkuglelejebelastningsdesign, med høj stivhed, høj belastning, fire--vejsbelastning og automatisk centreringsfunktion, kan absorbere monteringsoverfladens monteringsfejl. Den er udstyret med stålkugleholder for at forhindre stålkuglen af, fjern skyderen, når stålkuglen ikke falder, nøjagtigheden af det tilladte område af udskiftningsevne. EGH-skyderen har et lavt montagedesign, reducerer kombinationen af højde, forkorter skyderens længde, velegnet til høj-automatisering af industrimaskiner og pladsbehovet for småt udstyr. Har også en høj-præcisionspositionering, slitage af lille præcision, der varer, anvendelig til høj-hastighedsbevægelser, kan modstå belastninger i flere-retninger, let at montere god udskiftelighed og andre fordele, udbredt i automatiseringsudstyr, høj-transportudstyr, præcisionsudstyr til måling af træ, halvledere, og andre felter.

Produktegenskaber

EG Series Slider Specifikationer

Kugleholder

Sikrer stålkugler for at forhindre tab ved fjernelse af skydere, hvilket reducerer operationens kompleksitet

Høj-udskiftelighed

Præcis-matchet udskiftelighedsområde sikrer nøjagtig positionering; sømløs udskiftning af komponenter eliminerer vedligeholdelsesjusteringer, hvilket øger effektiviteten

Slidbestandig-holdbarhed

Enestående slidstyrke med minimalt slid sikrer langsigtet-dimensionel stabilitet. Tåler belastninger i flere-retninger og kan bruges med høj-hastighed.

Tilpasning til flere-domæner

Høj kompatibilitet muliggør bred anvendelse på tværs af automationssystemer, høj-transportudstyr og forskellige industrielle krav.

Produktnavn	EGH/EGWlineær glideblok
Materiale	Lejestål, Gcr15, rustfrit stål, kromstål
Længde	Kan tilpasses efter kundens krav.
Præcision	P0 (ABEC1), P6 (ABEC3), P5 (ABEC5), P4 (ABEC7), P2 (ABEC9)
Fjernelse	C0, C2, C3, C4
Vibration og støj	Z1, Z2, Z3, V1, V2, V3
Modeller	EGH, EGW
Vores service	Fremstil produkter til kunder i henhold til tegninger eller prøver. Vi kan understøtte OEM / ODM service.
Produkt emballage	en. Plastpose med æske eller trækasse. b. I henhold til kundens anmodning. Vi kan til enhver tid give kunderne transportoplysninger.
Leveringstid	3 ~ 7 dage for prøveordre, 15 ~ 20 dage for bulkordre. Afhænger af den faktiske forsendelsessituation.

Specifikationsparametre

Model	Komponentstørrelse (mm)			Skyderstørrelse (mm)													Slidestørrelse (mm)
	H	H₁	N	W	B	B₁	C	L	L	K₁	K₂	G	Mxl	T	H₂	H₃	w	HR	D	h	d	P	E
EGH15SA	24	4.5	9.5	34	26	4	26	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20
EGH15CA								39.8	56.8	10.15
EGH20SA	28	6	11	42	32	5	32	29	50	18.75	4.15	12	M5x7	75	6	6	20	15.5	9.5	8.5	6	60	20
EGH20CA								48.1	69.1	12.3
EGH25SA	33	7	12.5	48	35	6.5	35	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20
EGH25CA								59	82.6	16.15
EGH30SA	42	10	16	60	40	10	40	41.5	69.5	26.75	6	12	M8x12	9	8	9	28	23	11	9	7	80	20
EGH30CA								70.1	98.1	21.05
EGH35SA	48	11	18	70	50	10	50	45	75	28.5	7	12	M8x12	10	8.5	8.5	34	27.5	14	12	9	80	20
EGH35CA								78	108	20

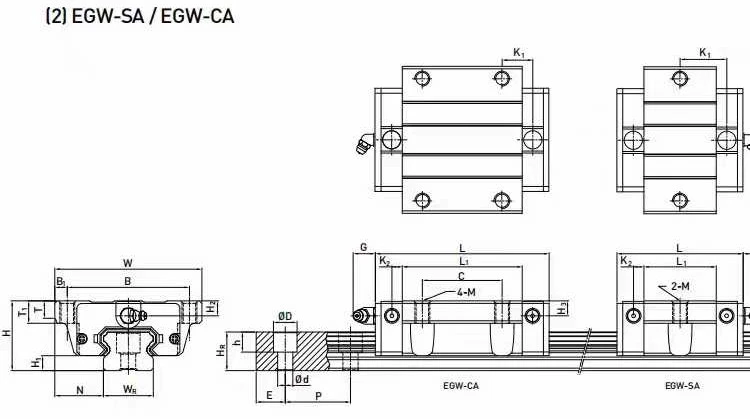

Model	Komponentstørrelse (mm)			Skyderstørrelse (mm)														Slidestørrelse (mm)
	H	H₁	N	W	B	B₁	C	L	L	K₁	K₂	G	M	T	T₁	H₂	H₃	WR	HQ	D	h	d	P	E
EGW15SA	24	4.5	18.5	52	41	5.5	26	23.1	40.1	14.8	3.5	5.7	M5	5	7	5.5	6	15	12.5	6	4.5	3.5	60	20
EGW15CA								39.8	56.8	10.15
EGW20SA	28	6	19.5	59	49	5	32	29	50	18.75	4.15	12	M6	7	9	6	6	20	15.5	9.5	8.5	6	60	20
EGW20CA								48.1	69.1	12.3
EGW25SA	33	7	25	73	60	6.5	35	35.5	59.1	21.9	4.55	12	M8	7.5	10	8	8	23	18	11	9	7	60	20
EGW25CA								59	82.6	16.15
EGW30SA	42	10	31	90	72	9	40	41.5	69.5	26.75	6	12	M10	7	10	8	9	28	23	11	9	7	80	20
EGW30CA								70.1	98.1	21.05
EGW35SA	48	11	33	100	82	9	50	45	75	28.5	7	12	M10	10	13	8.5	8.5	34	27.5	14	12	9	80	20
EGW35CA								78	108	20

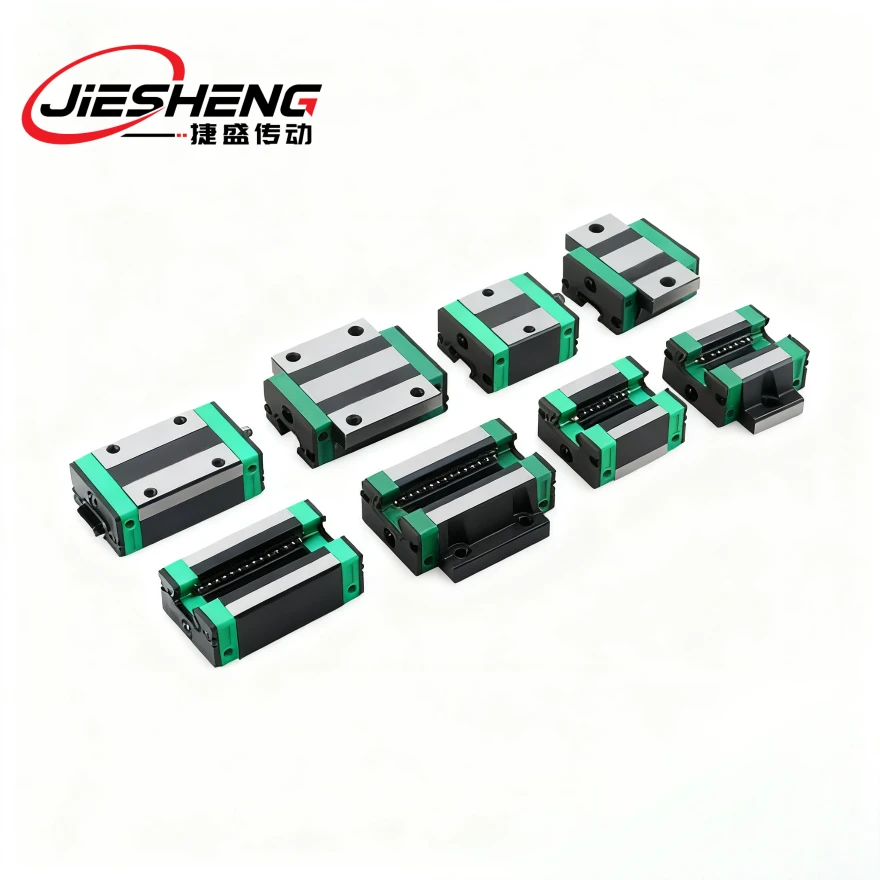

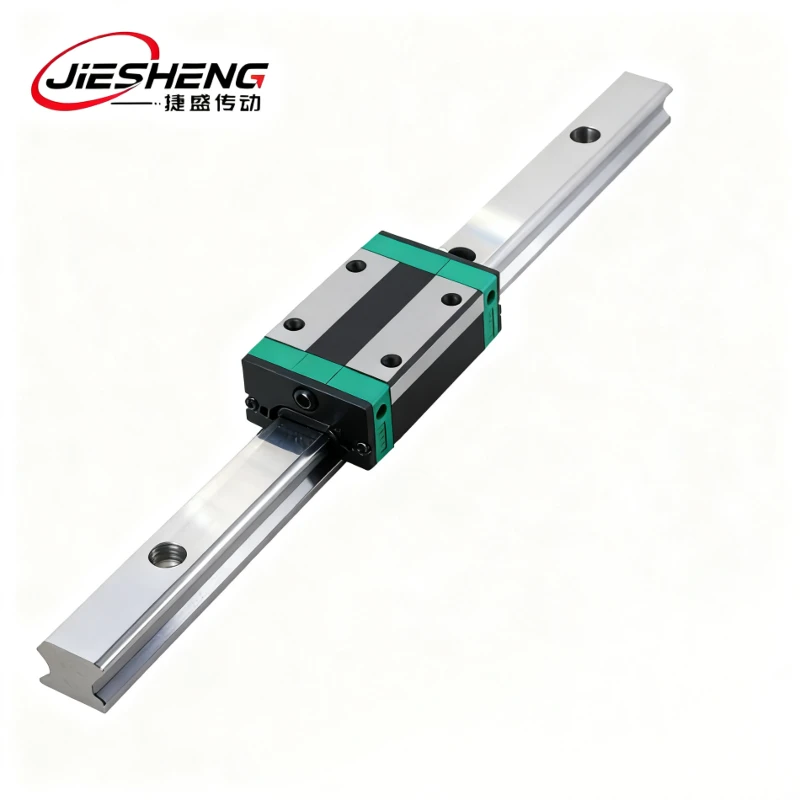

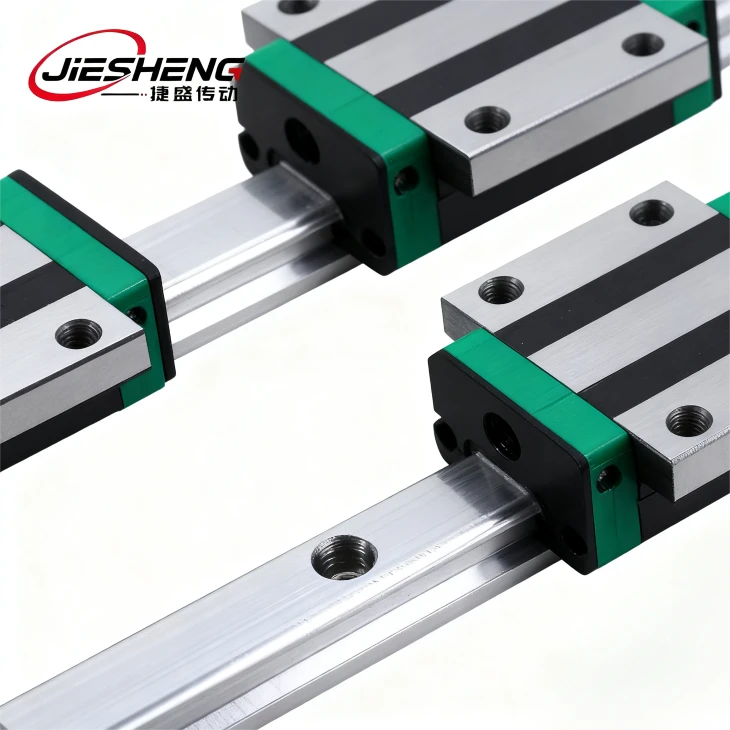

Produkt Display

Understøttende beviser

EG Series Slider Support Bevis

EGH Linear Slide Block-produktion er afhængig af en moderne fabrik udstyret med internationalt avancerede høj-højpræcisions-CNC-slibemaskiner, fuldautomatiske kuglesamlingslinjer og andet udstyr; Vores erfarne tekniske team overholder nøje standarder for præcisionsfremstilling og udfører overvågning i realtid og præcise justeringer på alle trin-fra bearbejdning af racerbaner til kuglepasning. Flere i-procesinspektioner (såsom kontrol af raceway-nøjagtighed og glideglathedstest) implementeres sammen med endelige tilfældige prøveudtagningsprocedurer. Dette sikrer, at produkter med selv mindre defekter forhindres i at komme ind på markedet ved kilden, hvilket garanterer ensartet kvalitet for hver enhed, der sendes.

Virksomhedens baggrund

Hvorfor vælge os?

Lishui Jiesheng Transmission Co., Ltd. blev etableret i 2020 og besatte et område på mere end 4.000 kvadratmeter. Virksomheden er specialiseret i forskning og udvikling, produktion og globalt salg af lineære transmissionssystemer med høj-præcision. Centreret omkring kugleskruer, lineære guider og lineære moduler strækker vores produktportefølje sig til skræddersyede systemintegrationsløsninger til præcisionslejer, drivkomponenter, industriel automation, smart udstyr og nye energisektorer. Vi er forpligtet til at give dig effektiv og pålidelig transmissionsteknologisupport.

Vores adresse

No.99 Dayuan Street, Liandu District, Lishui City, Zhejiang-provinsen

Telefonnummer

+8613985937646

E-mail

huang2546448580@gmail.com

FAQ

Q: Hvor lang tid tager det at levere en stor ordre? Kan vi levere til tiden ved store ordrer?

A: Generelt 2-3 uger til levering. I tilfælde af store ordrer har vi automatiserede produktionslinjer, og vi vil starte planen med at øge skift og indsætte lagre for at sikre rettidig levering og kommunikere fremskridt gennem hele processen.

Q: Vores udstyr kører hurtigt, vibrationer, EGH-skyderen kan tilpasses?

A: EGH-skyder til scener med høj-hastighed, friktionsvarme mindre. Særligt strukturelt design kan dæmpe vibrationer, kan opfylde dine udstyrsbehov.

Q: Din mindste ordremængde er hvor meget, kan du sende mig prøver?

A: Vores mindste ordremængde er 1 prøve. Vi kan sende dig en prøve, du er velkommen til at kontakte os.
